Радиосистема передачи извещений РСПИ «Струна-М» предназначена для организации на территории небольших и средних городов и прилегающих населённых пунктов централизованной охраны объектов различного назначения от несанкционированных проникновений и пожаров.
Нужна консультация?
Обратитесь к специалистам
нашей службы поддержки
прямо сейчас!
Эксплуатируется совместно с объектовым оборудованием, работающим в протоколе «Струна-М» и
«Струна-3М».
Обеспечивается интеграция в РСПИ «Радиосеть».
РСПИ «Струна-М» разработан с использованием
следующих принципов:
Двухсторонний канал связи
При малом количестве объектов (до 160 шт) и их небольшом удалении от ПЦО возможен вариант построения РСПИ «Струна-М» без применения ретрансляторов.
Пульт напрямую получает сообщения от объектов. Приём и
обработка осуществляется с помощью ПЦН
«Струна-М» в составе
блока приёмного (БПр) и блока индикации (БИ).

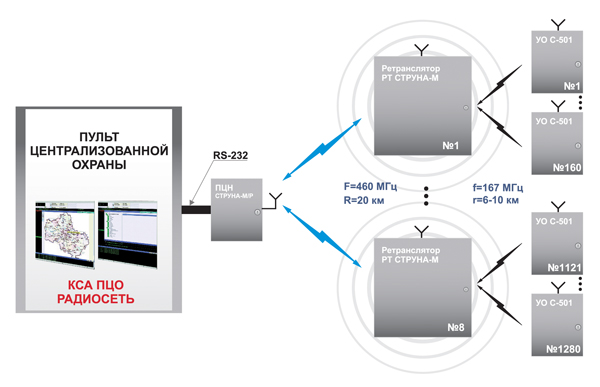

с использованием ретрансляторов
При увеличении количества объектов или их удаленности от ПЦО на расстояние более 6 – 10 км необходимо использование ретрансляторов (до 8 шт).
В данном случае ретранслятор осуществляет приём и обработку сообщений от объектов с последующей передачей на пульт через ПЦН «Струна-М/Р».
Возможность пошагового наращивания емкости системы, начиная с минимального комплекта за счет добавления групп и ретрансляторов
Увеличение зоны обслуживания при использовании дополнительных территориально-распределенных ретрансляторов (до 8 шт)
Конфигурирование и управление ретранслятором с пульта
Защита ретранслятора от подмены за счет применения двунаправленного канала связи между ретранслятором и ПЦН «Струна-М/Р»
Уменьшение времени обнаружения пропуска сигналов и количества ложных сообщений за счет применения новых алгоритмов об-работки и прогнозирования времени приема извещений
Оперативный анализ причин неустойчивой работы каждого объектового устройства за счет автоматического измерения уровня и качества принимаемых сообщений
Возможность интеграции с РСПИ «Радиосеть»
| Количество обслуживаемых по радиоканалу объектовых устройств | до 1280 |
| Время доставки тревожного сообщения, с | 5 |
| Время обнаружения потери связи с объектом, с | 30 |
| Время обнаружения потери связи с ретранслятором, с | не более 30 |
| Защита от подмены ретранслятора | + |
| Самоохрана ретранслятора | + |
| Дистанционное конфигурирование ретрансляторов с ПЦН | + |
| Диагностика качества связи с объектовым оборудованием | + |
| Программируемая мощность передатчиков ретранслятора и ПЦН | + |
| Передача извещения о хозоргане (при поддержке данной функции объектовым оборудованием) | + |
| Отображение информации через компьютер и вывод на печать | + |
| Диапазон радиочастот для приёма извещений от объектового оборудования, МГц | 166,7÷167,5 |
| Шаг сетки радиочастот для приёма извещений, кГц | 25 |
| Диапазоны радиочастот для связи с ретрансляторами по полудуплексному радиоканалу, МГц | 458,45÷460 / 468,45÷469 |
| Шаг сетки радиочастот для связи с ретрансляторами, кГц | 25 |
| Возможность установки кода системы для канала связи «РТ-М» – ПЦН «Струна-М/Р» (устранение влияния друг на друга от близко расположенных и работающих на одной частоте РСПИ «Струна-М») | + |
В отделах вневедомственной охраны ФГКУ УВО МВД России по Московской области специалистами ООО
«АСБ СЕРВИС» выполнены строительно-монтажные и пусконаладочные работы по установке восьми
комплексов радиосистем передачи информации РСПИ «Радиосеть» производства ООО НПП «АСБ
«Рекорд».
Внедрение в эксплуатацию РСПИ «Радиосеть» позволило объединить в единую радиосеть в пределах
30÷50 км установленные ранее РСПИ «Струна-М». Это позволило осуществить укрепление ПЦО и
повысить экономическую эффективность эксплуатации оборудования.
Широкие диагностические возможности аппаратуры (измерение КСВ, уровня входных сигналов, уровня
помех, мощностей радиопередатчиков, параметров источников бесперебойного питания и т.д.)
повышают эксплуатационные показатели качества работ системы и снижают соответствующие расходы.
В начале текущего года в ООО НПП «АСБ «Рекорд» при участии представителей ГУВО МВД России и ФКУ
НИЦ «Охрана» МВД России были проведены типовые испытания ретранслятора “РТ-М” исполнение 2 из
состава РСПИ «Струна-М».
Данный ретранслятор был подвергнут типовым испытаниям с участием представителей ГУВО МВД России
и ФКУ НИЦ «Охрана» МВД России.
По результатам испытаний принято решение о возможности использования «РТ-М» исп. 2 в составе
РСПИ «Радиосеть».
«РТ-М» исп.2 ФИДШ.425664.004 из состава радиосистемы передачи извещений (РСПИ) «Струна-М»
ФИДШ.425624.001 разработан ООО НПП «АСБ «Рекорд»
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ РТ-М ИСП. 2:
• приём, обработка и накопление извещений от 160 устройств объектовых РСПИ «Струна-3»,
«Струна-3М», «Струна-М»;
• передача извещений на пульт централизованной охраны (ПЦО) через РСПИ «Радиосеть»;
• формирование извещения «Авария» при отсутствии сигнала от объектового оборудования;
• установка времени формирования извещения «Авария»;
• оценка уровня и качества принимаемого радиосигнала от устройств объектовых;
• имитостойкость канала связи с пультом;
• переход на резервные каналы приёма при смене частот ретранслятором (РТ) «Радиосеть»;
• автоматический поиск сигнала РТ «Радиосеть» при потери связи с ним;
• местная и дистанционная диагностика уровня и качества приёма сигнала пульта;
• местная и дистанционная диагностика антенно-фидерного тракта ретранслятора;
• автоматическая регулировка мощности радиопередающего устройства в зависимости от расстояния до
РТ «Радиосеть»;
• самоохрана с помощью 3-х встроенных шлейфов сигнализации и датчика вскрытия;
контроль целостности корпуса;
• автоматический переход на резервное питание от встроенной аккумуляторной батареи;
• РТ-М исп.2 эксплуатируется только совместно с РСПИ «Радиосеть» (данная РСПИ должна
предварительно быть развёрнута).
Завершилась выставка MIPS 2011.
Группа компаний «АСБ» благодарит коллег, партнеров и всех посетителей нашего
стенда,проявивших
интерес к продукции компании.
На нашем стенде были представлены интегрированные комплексы безопасности ИКБ «Пахра», ИСБ
«Антел», радиосистемы передачи извещений «Радиосеть» и «Струна-М», периферийное
оборудование.
Была продемонстрирована работа программного обеспечения для АРМ пультов централизованной охраны.
Завершилась выставка MIPS 2010. Группа компаний «АСБ» благодарит всех посетителей нашего стенда,
проявивших интерес к продукции компании.
На нашем стенде были представлены интегрированные комплексы безопасности ИКБ «Пахра», ИСБ
«Антел», радиосистемы передачи извещений «Радиосеть» и «Струна-М», периферийное
оборудование.
Была продемонстрирована работа программного обеспечения для АРМ.
